Luogo di origine: | La Cina |
Marca: | YUSH |
Certificazione: | CE,ROHS, FCC |
Numero di modello: | YSV-5A |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | business negotiation |
Imballaggi particolari: | Caso di Plywooden |
Tempi di consegna: | 5-10 giorni |
Termini di pagamento: | Franco fabbrica. CATENA DELL'OROLOGIO |
Capacità di alimentazione: | 1000 /week stabiliti |
Motore proteggere: | Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione | Taglio della precisione: | 0.1mm |
---|---|---|---|
Dimensione del PWB (massima): | 322mm*322mm | Posizionamento della ripetibilità: | 0.001mm |
Sistema di visione: | Contrappeso del CCD AOTU | computer: | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Fuso: | 50000rpm/min | Precisione del taglio: | 0.01mm |
Evidenziare: | Contornitrice del PWB,Macchina del separatore del PWB |

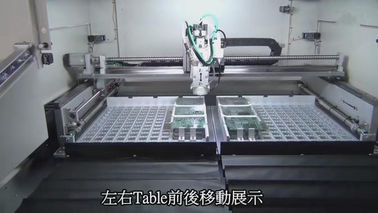

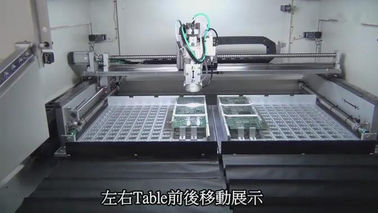

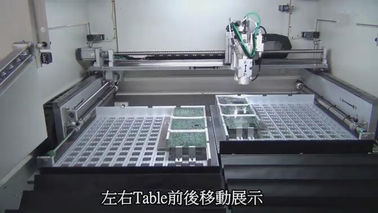

Router pneumatico automatico del PWB di CNC per il circuito stampato rigido
Elenco dei pezzi della macchina
I. Hardware |
|
FUSO |
Fuso ed invertitore della stella del mattino |
CCD |
Linea macchine fotografiche industriali di Sony 520 |
LENTE |
Computar EX2C |
Vite |
Importazioni della vite della palla di messa a terra di precisione di TBI |
Guida |
HIWIN che allarga la ferrovia di guida lineare importata |
MOTORE |
Serie di JiaBao LCF |
CARTA DELL'INGRESSO/USCITA CONTRONL |
HFC PCI-9074 |
CARTA DEL DRIVER CONTRONL |
HFC PCI-9074 |
SCHEDA DI INGRESSO/USCITA |
PCI-9074-64pcs/-38pcs |
Pulizia statica |
Serie di STATIC-ST401A |
Computer |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G) |
Interfaccia della macchina |
AOC LCD17», topo di Logitech |
2. software |
|
Sistema di controllo |
Windows XP Professional (Service3, v.3244) |
GUI di operazione |
Cinese Windows XP |
Il programma pubblica |
In linea |
Sistema di visione |
Contrappeso del CCD AOTU |
Sistema di controllo |
Versione di F 1.0.2 |
Parametri di prestazione
In generale |
|
Dimensioni (W*D*H) |
1220mm*1450mm*1420mm |
Peso |
550KG |
Altezza sfalsata |
60~110mm |
Manipolatore |
|
Tipo del motore |
Serie di JiaBao |
Posizionamento della ripetibilità |
0.001mm |
Area di lavoro di asse (massima) |
680mm*360mm*50mm |
Posto di lavoro |
|
Fissazione del PWB |
norma, specializzazione |
Carico/che scarica del PWB |
manuale |
Dimensione del PWB (massima) |
322mm*322mm |
PWB spesso (massimo) |
5mm |
Fixturing |
|
Rigidità che fixturing |
norma |
Fissazione di Fixturing |
macchinario |
Motore mandrino |
|
Potere |
400W |
Fuso |
50000rpm/min |
Protegga |
auto/raffreddamento del vento |
Taglierina del cambiamento |
Specializzazione |
Guida della capacità |
|
Tagliando velocità (massimo) |
100mm/s |
Determinando velocità (massimo) |
3000mm/s |
Precisione del taglio |
0.01mm |
Sistema di vuoto |
|
Potere di vuoto |
2.2KW CA 380V |
Vuoto |
piombo |
Utilità |
|
Potere |
2.2KW AC380V |
Dotazione d'aria |
2~5KG/cm2 |
Programmazione |
|
Il programma pubblica |
In linea |
La funzione pubblica |
Linea, arco, circula, U-curva |
Stoccaggio di programma |
HDD |
Sistema di visione |
CCD di colore di SONE |
contrappeso della fresa |
AUTO |
Messa a punto di vuoto |
AUTO |
Monitor di operazione |
|
Iindicator |
Stato della macchina di Iindicator |
controllo dello strumento |
Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
Motore proteggere |
Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
motore sopra il controllo di caricamento |
Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
Tempo utilizzabile dello strumento |
Vita automatica dello strumento di rilevazione, |
Statistica di dati |
Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
Annotazione di errore |
Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
III. accuratezza |
|
Precisione di asse |
0.001mm |
Taglio della precisione |
0.1mm |
IV. sicurezza |
|
L'area di lavoro protegge |
Con quattro protezione sigillata |
Sensore della porta |
Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
Tasto di arresto di esigenza |
|
Descrizione di funzione
