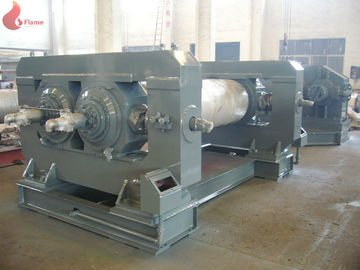

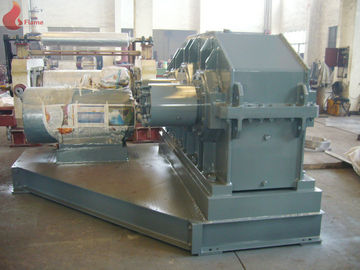

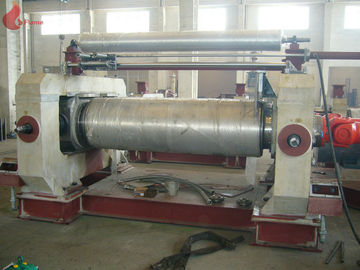

Mulino aperto di miscelazione del rotolo di Φ610 x1830mm due con la trasmissione dell'accoppiamento dell'ingranaggio

Impastatrice di gomma del frantumatore del rotolo di Φ610x1830mm due con la trasmissione dell'accoppiamento dell'ingranaggio

Descrizione:

Frantumatore di gomma

1. I rotoli sono fatti del ghisa raffreddato con la colata filata. Il fronte del rotolo è duro ed antiusura. La cavità interna è elaborata per fare la temperatura proporzionata bene sulla superficie del rotolo.

2. La macchina è fornita di dispositivo di protezione di sovraccarico per impedire le componenti principali che frombeing nocivo dovuto sovraccaricare.

3. La macchina inoltre è fornita di dispositivo di emergenza. Quando un incidente emergente accade, estragga appena la barretta di tirata e la macchina fermerà immediately.it è sicura ed affidabile

4. Il sistema di transimission adotta un riduttore dell'ingranaggio planetario di ZQ, che ha una struttura compressa con più alto tempo di impiego più a basso rumore e più lungo di efficienza della trasmissione.

5. Il telaio base è una struttura completa, che è conveniente per installazione.

Applicazioni:

Due rulli aprono la conduttura di gomma del frantumatore utilizzata nella fabbrica di gomma del prodotto: Raffinazione della gomma naturale, gomma cruda e miscelazione composta. Miscelazione di battitura e lasciare di gomma della linguetta della gomma.
Questa macchina è doppio rullo che si apre per essere usato per la miscelazione di gomma o di plastica. Consiste del sedile, del dispositivo della pagina, della gomma, di azionamento, del lubrificatore e del dispositivo di raffreddamento, dispositivo di regolazione della gamma del rullo. Freno di sicurezza. Motore e riduttore, ecc. Il rullo è fatto dalla sicurezza raffreddato ed il ghisa duro, superficie regolare è lucidato nel termine del caso differente. Il vapore saturo e l'acqua di raffreddamento possono essere introdotti nel rullo vuoto per regolare la temperatura del rullo. Le particelle colloidali sono trascinate la lacuna dei due rulli che fanno la rotazione relativa nella velocità differente per mescolare la gomma, in ulteriore strato di gomma.

Descrizione:

1. Specificazione generale

dimensione 1-1.Roll: Φ610x1830mm

1-2. Materia prima mista: Gomma

1-3.Electric

1) Alimentazione di rete: 380V x 50HZ x 3Φ

2) Aiutante: 380V x 50HZ x 3Φ

3) Potere di controllo: 220V x 50HZ x 1Φ

1-4. Utilità

1) Acqua di raffreddamento: 2 ~ 3 Kg/cm2

2) Pressione del vapore: 5 Kg/cm2

2. Specificazione principale

motore 2-1.Main

1) Tipo: Rotore completamente incluso della gabbia

2) Potere: CA 132KW x 8P x 380V x 50HZ

3) Trasporto di energia: Accoppiamento dell'ingranaggio

2-2. Riduttore

1) Tipo: Tipo dell'Non-Azionamento

2) Capacità: 132KW

3) Rapporto: 1/22.1

4) Ad ingranaggi: Singolo & doppio elicoidale

5) Sopportare: Cuscinetto a rulli

6) Materiale

(1) caso: Struttura della saldatura dell'acciaio dolce

(2) pignone: 20CrMnTiA

(3) ingranaggio: 20CrMnTiA

(4) asse di ingranaggio: 20CrMnTiA

(5) albero di uscita: 42CrMoA

7) Lubrificazione: A circolazione forzata

8) Trasporto di energia: Accoppiamento dell'ingranaggio

2-3. Struttura e cappuccio

1) Tipo: Tipo superiore aperto

2) Materiale: Struttura della saldatura dell'acciaio dolce

2-4. Parti del rotolo

1)Rotolo

(1) tipo: Rotolo annoiato

Rotolo anteriore: Diritto

Rotolo posteriore: Diritto

(2) dimensione: Φ610x1830L

(3) materiale: Ghisa raffreddato

(4) profondità raffreddata: 10~15 millimetri

(5) durezza: HS 70 ±2

2) Rotolo R.P.M

(1) rotolo anteriore: 20,45 R.P.M

(2) rotolo posteriore: 22,09 R.P.M

(3) rapporto di attrito: 1/1.08

3)Regolazione di punto di contatto

(1) tipo: Motore

(2) efficace rotolo Gap: Max.50mm

(3) indicatore: Piatto di memoria (ha andato & destra)

4) Cuscinetto del giornale

(1) tipo: Cuscinetto a rulli sferico

(2) sopportando caso: Acciaio fuso, ZG25

(3) lubrificazione: Sistema a circolazione forzata

5) Controllo della temperatura

(1) metodo di riscaldamento & di raffreddamento: Tipo manuale

6) Azionamento del rotolo

Giunto Accoppiamento-Riduttore-Universale dell'Motore-Ingranaggio----Rotolo posteriore & rotolo anteriore

2-5. Guida di riserva:

1) Tipo: Fisso

2) Materiale: Piatto d'acciaio, piatto del cromo.

2-6. Dispositivo dell'arresto di emergenza

1) Tipo: Freno idraulico di manifestazione

2) Operazione: Pulsante S/W---- 4Pcs

                            Corda S/W----Facciata frontale 1Pc

                            Piede S/W----Facciata frontale 1Pc

2-7. Letto

1) Tipo: Letto comune

2) Materiale: H-Fascio

3) Istituzione: Bullone d'ancoraggio “di J„

4) Acc'y: Vassoio (acciaio inossidabile 304)

2-8. Coltello della guarnizione

1) Tipo: Tipo manuale di Antivari

2) Materiale: Acciaio 45#

3) Coltello Q'ty: 4 PCS

Altri termini:

1. Periodo di consegna: completamente 8 mesi dopo il contatto è confermato;
2. Pagamento: 30% della somma totale da T/T in anticipo come acconto, 70% della somma totale da L/C;
3. Pezzi di ricambio: Il venditore fornisce un insieme delle parti vulnerabili prive di valore gratis. Il venditore inoltre suggerisce che l'insieme dell'affare uno del compratore di parecchi pezzi di ricambio per stoccaggio l'un'operazione dell'anno. Il venditore mostrerà che la lista dei pezzi di ricambio al compratore per il suo sceglie prima della consegna.
4. Esterno e colore: L'esterno ed il colore delle macchine sono basati sulla norma del venditore. Fuori dal corso possiamo produrre secondo la ombra-guida del compratore;
5. Energia elettrica: La citazione di cui sopra è basata su 380V/50Hz. Ci sarà una certa sopratassa ed esteso producendo il tempo per i requisiti su misura di energia elettrica
6. Periodo di garanzia:
   1. Macchine: un anno dopo riuscita ricerca degli errori;
   2. Componenti elettriche: 6 mesi dopo riuscita ricerca degli errori;
7. Servizio di ricerca degli errori a bordo: Il venditore invia quattro lavoratori tecnici (o più come richiesta del compratore) al posto che ha nominato dal compratore per l'istruzione del servizio di ricerca degli errori;
   1.    Il venditore è incaricato della tassa costata in Cina ma eccezione fatta per la tassa di visto.;
   2.    Il compratore è incaricato della tassa costata a bordo e della tassa di visto. Questa tassa include ma non limitato come qui sotto:

1. Tassa di volo per crociera;
2. Traffico, pasto e tassa vivente durante l'evezione;
3. Indennità (tassa) della manodopera USD 80,00 per una persona un giorno
4. Trasportatore: Il compratore dovrebbe assumere un traduttore per la comunicazione conveniente. Altrimenti il venditore invierà un traduttore supplementare. Il compratore dovrebbe essere incaricato di questo costo (riferisca al a~d).
